KFB3涨铆铆支座螺母柱 涨铆挤压螺母柱440 632 M3 M4

KFB3涨铆铆支座螺母柱
涨铆支座,一般用作支座和间隔。
材质有:不锈钢
规格:M3-M4 440 632


产品详情

产品尺寸

涨铆挤压螺母柱KFB3

安装于P.C.板上时能使花齿与面板紧密连接;

铆接时向外展开能够承受更大的推拉力。

产品编码规则

PART NUMBER DRSIGNATION

类      型:KFB3-M4-10  ET

螺纹编码:KFB3-M4-10  ET

柄长编码:KFB3-M4-10  ET

表面处理:KFB3-M4-10  ET

尺寸单位为英寸

 螺纹尺寸 类型 螺纹编号

长度"L"±.005

(长度为:长度编码/32 英寸)

 A

(柄长)

最大

安装板

厚度

安装板孔径

+.005

-.001

B±.003

C

Max.

E

±.005

K

±.003

P

±.010

孔中心

到板边缘

最小距离

 .112-40

(#4-40)

KFB3 440

2  4  6  8  10  12  16  20

 .09 .050-.065  .166 .122 .165 .219  .179  .040 .17

 .138-32

(#6-32)

KFB3  632

2  4  6  8  10  12  16  20  24  32

 .09 .050-.065  .213  .171 .212  .280 .226 .040  .22
F的最小螺纹长度

L=2  4  6  8  10  12  16  20

F=全牙纹

L=24  32

F=.375 Blind

尺寸单位为毫米

 螺纹尺寸*螺纹 类型 螺纹编号

长度"L"±0.13

(长度单位为毫米)

A

(柄长)

最大

安装板

厚度

安装板孔径

+0.13

-0.03

B

±0.08

C

Max.

E

±0.13

K

±0.08

P

±0.25

孔中心

到板边缘

最小距离

 M3*0.5

KFB3  M3 2  3  4  6  8  10  12  14  16  2.29 1.27-1.65 4.22  3.23 4.2  5.56  4.55  1 4.33
M4*0.7 KFB3  M4 2  3  4  6  8  10  12  14  16 2.29

1.27-1.65

6.4  5.23 6.33  8.74 6.68 1 6.36
F的最小螺纹长度 L=2  3  4  6  8  10

F=全牙纹

L=12  14  16

F=9.5±0.4

原材料和表面处理规格

型号 螺纹 紧固件材质 标准表面处理 其他表面处理 安装板硬度 安装板
KFB3 Internal,ASME

B1.1 2B/ASME

B1.13M 6H

CDA-353铜

镀光亮锡

表面处理编码:ET

镀哑锡

表面处理编码:DT

不大于HRB 65 /HB 116 P.C.板

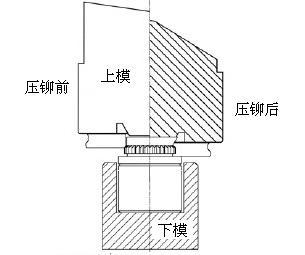

产品与板铆接

1. Punch or drill properly sized round mounting hole in board.
2. Place fastener into the anvil hole and place themountinghole over the shank of thefastener as shown in diagram to the left.
3. Using a punch flaring tool andarecessedanvil,applysqueezing force until the shoulderof the fastener contacts the board.Asthe fastener seats itself in the proper position,thepunchtoolwillflare theextendedportionoftheshankoutwardtocompletetheinstallation. The combination of broaching and flaring provides highpushout performance.



产品的性能数椐

产品类型

螺纹编码 安装板厚度与材质 安装力(lbs.) 推出力(lbs.) 扭出力(in.lbs.)
 KFB3  440  .060” FR-4 Fiberglass  1000  140  18
 KFB3  632  .060” FR-4 Fiberglass  1500  170  28



产品类型

螺纹编码 安装板厚度与材质 安装力(KN) 推出力(N)

扭出力(N.m)

 KFB3  M3  1.5 mm fr-4 Fiberglass 4.4 560 2.03
 KFB3  M4  1.5 mm fr-4 Fiberglass  6 680  3.2
